液壓壓力機定值減壓閥及功能符號
油壓機定值減壓閥的工作原理是什么？？它的功能符號有哪些？？

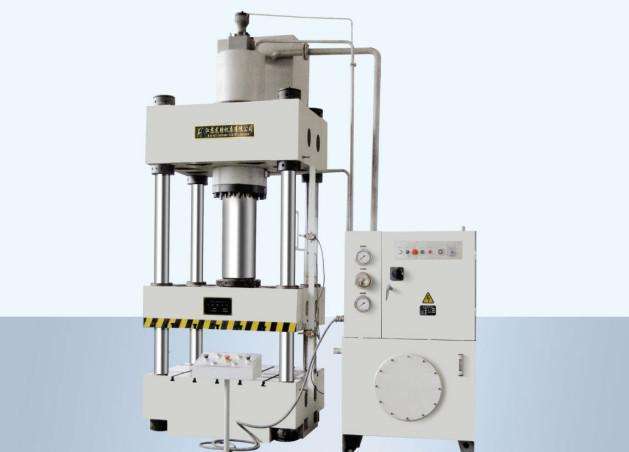

通過液壓壓力機溢流閥設定是最常用的閥，其能保證恒定的出口壓力為獨立的負載變化的。液壓壓力機主要是有機架、液壓系統、冷卻系統、加壓油缸、上模及下模，加壓油缸裝在機架上端，并與上模聯接，冷卻系統與上模、下模聯接。其特征在于機架下端裝有移動工作臺及與移動工作臺聯接的移動油缸，下模安放在移動工作臺的上面。液壓折彎機包括支架、工作臺和夾緊板，工作臺置于支架上，工作臺由底座和壓板構成，底座通過鉸鏈與夾緊板相連，底座由座殼、線圈和蓋板組成，線圈置于座殼的凹陷內，凹陷頂部覆有蓋板。 油壓壓力機是一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞 ，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一定機械動作來作為生產力的一種機械。當沒有特別說明時，減壓閥的一般值被指定溢流閥。
油壓壓力機定值減壓閥與溢流閥不同之處在于：減壓閥保證出口壓力恒定，控制信號取自出口。在出油口油壓小子彈簧調定壓力時，減壓閥芯被彈簧推至閥口開度最大位置，當出口壓力升高大于彈簧調整壓力時，閥口減小，形成必要的阻力以保持出口壓力為小于進口壓力的某一穩定值。減壓閥是一種常開式的閥。由于出口油壓也是工作油壓，泄油不能直接引至出口，必須單獨接回油箱，不能象溢流閥那樣采用內部回油方式。
液壓壓力機減壓閥也是直接作用型和控制型，導向控制型有更多應用。其工作原理見圖4-11。
通過調節器彈簧13調節調節螺釘14，減壓以獲得不同。
液壓壓力機先導式定值減壓閥還可實現遠程調壓。只要從上腔10到先導閥12的主閥前腔打開的遙控口與遠程調壓閥相連，就可以實現遠程調壓或多級調壓。其工作原理與溢流閥遠程調壓相同。
